煤气冷凝水干式排水器I型
1、本排水器适用于煤气加压机后高压焦炉煤气管道压力≤0.1MPa.
2、当人工排水时，①－④阀全部关闭，带防毒面具或背风向，打开阀⑤见水基本排尽立即关闭阀⑤，同时打开阀①、阀③。
3、当与管道一起正常投运时，仅开阀①和阀③，其余阀皆关闭。
4、当检修或吹扫时，关闭阀①阀②－⑤，从②阀接蒸汽或氮气置换。
5、煤气冷凝水接管法兰为JB81-59 PN1.0 DN50

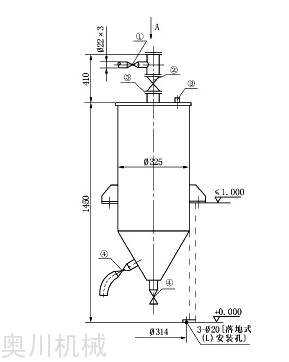

煤气冷凝水干式排水器I型结构图
煤气冷凝水干式排水器II型
1、本排水器适用于计算机压力0.9MPa脱硫脱奈高压焦炉煤气管道。
2、当人工排水时，①－③阀全部关闭，带防毒面具或背风向，打开阀④见水基本排尽，立即关闭阀④，同时打开阀①、阀③。
3、当干式排水器与管道一起正常投运时，仅开阀①和阀③，其余阀皆关闭。
4、当检修或吹扫时，关闭阀①或在阀后堵盲板，从阀②接蒸汽或氮气吹除。
5、本排水器接管法兰为JB81-59、PN1.6 DN50。
煤气冷凝水干式排水器II型结构图
煤气冷凝水干式排水器III型
1、本排水器适用于南方地区，管径较小，排水量较少的煤气管道上，管道压力≤0.9MPa。若在寒冷地区，排水器应采取保温措施，悬挂高度不超过1m。
2、冷凝水排放操作步骤：
a、缓慢打开阀门①，如有冷凝水排出，则迅速关闭阀门①。
b、关闭阀门②。
c、打开底阀门④，(如底部阀门堵塞，则打开侧面阀门④)，把水放到专用的筒内(冷凝水不必放尽)。
d、冷凝水排完后，严密关闭阀门④，再完全打开阀门②。
3、当排水器检测时，应先闭阀门②，打开管堵③，插上盲板⑤，放掉冷凝水，即可检修。
煤气冷凝水干式排水器III结构图
煤气冷凝水干式排水器IV型
煤气冷凝水干式排水器IV结构图
本设备除安装方式与III型不同外，其余使用方式与III型相同。
产品简介 ：
煤气冷凝水干式排水器适合高压排水器.
